Étalonnage des capteurs de force et pièces d'essais |
|
 |
|
Machines d'étalonnage |
|
Notre société spécialisée dans la conception et la fabrication de capteurs de force spécifiques et l'instrumentation de pièces d'essais, vous propose de réaliser vos étalonnages.
Nous sommes certifiés ISO 9001 et raccordés COFRAC pour nos presses d'étalonnage

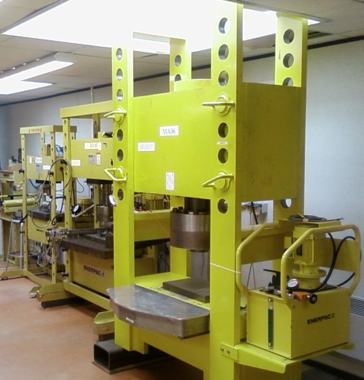

Nos moyens d'étalonnage:
Une presse d'étalonnage de traction/compression ROELL + KORTHAUS de capacité 100 KN
Une presse de traction/compression TESTWELL de capacité 10KN
Une presse de compression ENERPAC de capacité 200 KN
Une presse de compression ENERPAC de capacité 4000 KN
Types de capteurs pouvant être étalonnés:
Cellules de force une ou deux voies
Axes dynamométriques une ou deux direction(s)
Anneaux dynamométriques
Capteurs de force multicomposants
Pièces instrumentées
Types de signaux mesurés:
mV/V: jusqu'à 4 voies en simultanée
0-10V: 1 voie
0-20V mA ou 4-20 mA: 1 voie
Em/m en ¼ de pont, ½ pont et pont complet : 1 voie
Nos étalonnages standards:
Mode 1
.Une série de 11 points à effort croissant
.Détermination de la sensibilité par rapport à la droite des moindres carrés passant par zéro
.Calcul de l'erreur de linéarité en chaque point
Mode 2
.Trois séries de 11 points à effort croisant
.Détermination de la sensibilité par rapport à la droite des moindres carrés passant par zéro calculée sur la moyenne des trois séries
.Calcul de l'erreur de linéarité en chaque point
.Calcul de l'erreur de fidélité en chaque point
Mode 3
.Trois séries de 11 point à effort croissant +hystérésis sur la troisième série
.Détermination de la sensibilité par rapport à la droite des moindres carrés passant pas zéro calculée sur la moyenne des trois séries
.Calcul de l'erreur de linéarité en chaque point
.Calcul de l'erreur de fidélité en chaque point
.Calcul de l'erreur d'hystérésis
Remarque: L'erreur d'hystérésis est fournie à titre indicatif car nos moyens d'essais ne sont pas étalonnés en hystérésis
Autres modes d'étalonnage: possibles sur demande
Nous sommes en mesure d'étalonner les afficheurs associés à vos capteur de force (nous fournir la documentation associée). Afficheurs régulièrement étalonnés: Newport, Ditel, Red Lions control, London Electronics, Data Track, Almémo.
Nos délais: 1 à 2 semaines hors fourniture des interfaces d'étalonnage |
|
|
|
